Verdeelkast / meterkast aansluiten in Vierhouten

Werkzaamheden

In Vierhouten heeft S-Elektro deze uitgebreide verdeelkast/meterkast aangesloten en netjes afgewerkt. De verschillende groepen, beveiligingscomponenten en interne bedrading zijn overzichtelijk opgebouwd en aangesloten, met aandacht voor een veilige, nette en goed georganiseerde elektrotechnische installatie.

Omschrijving

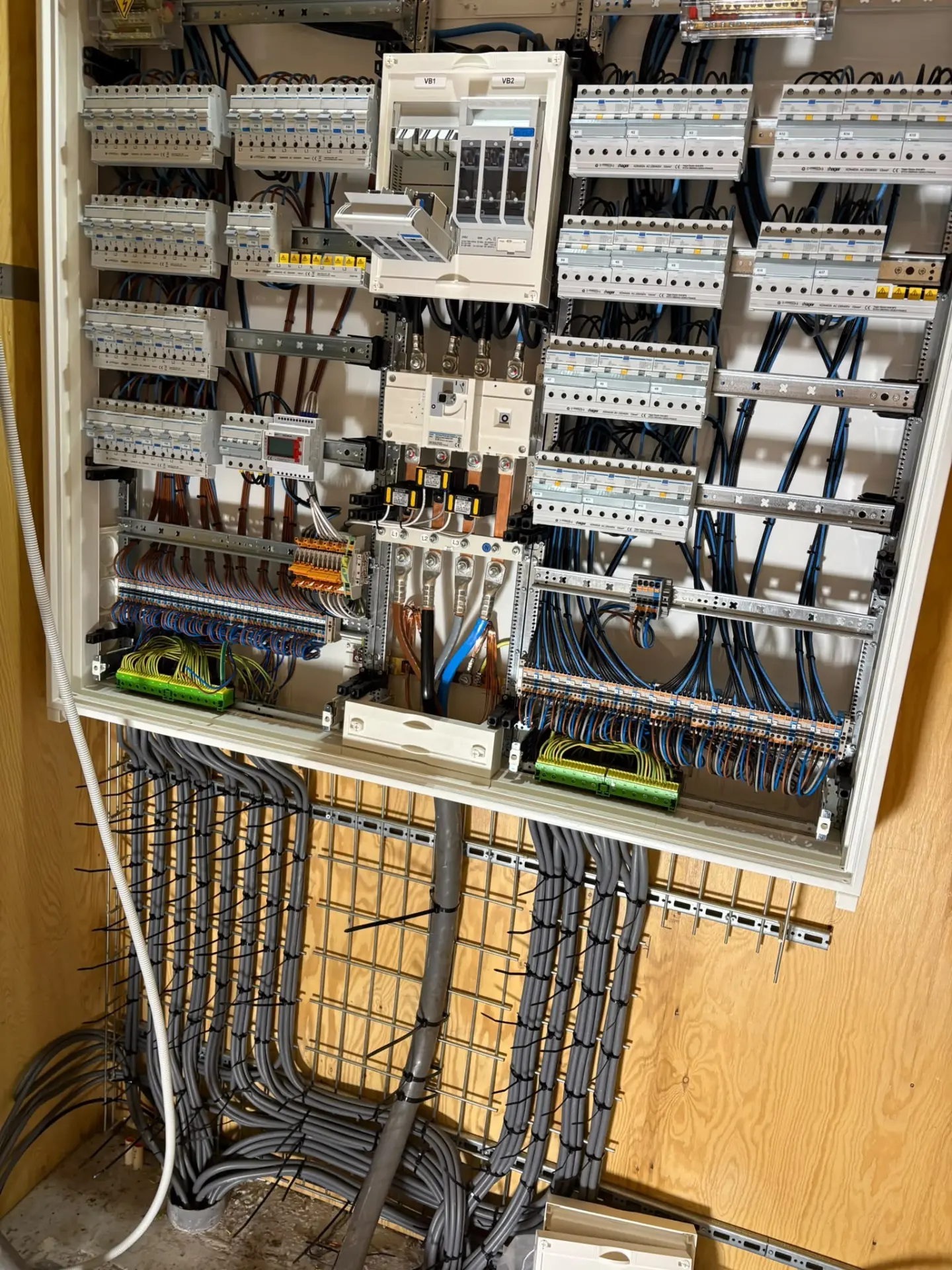

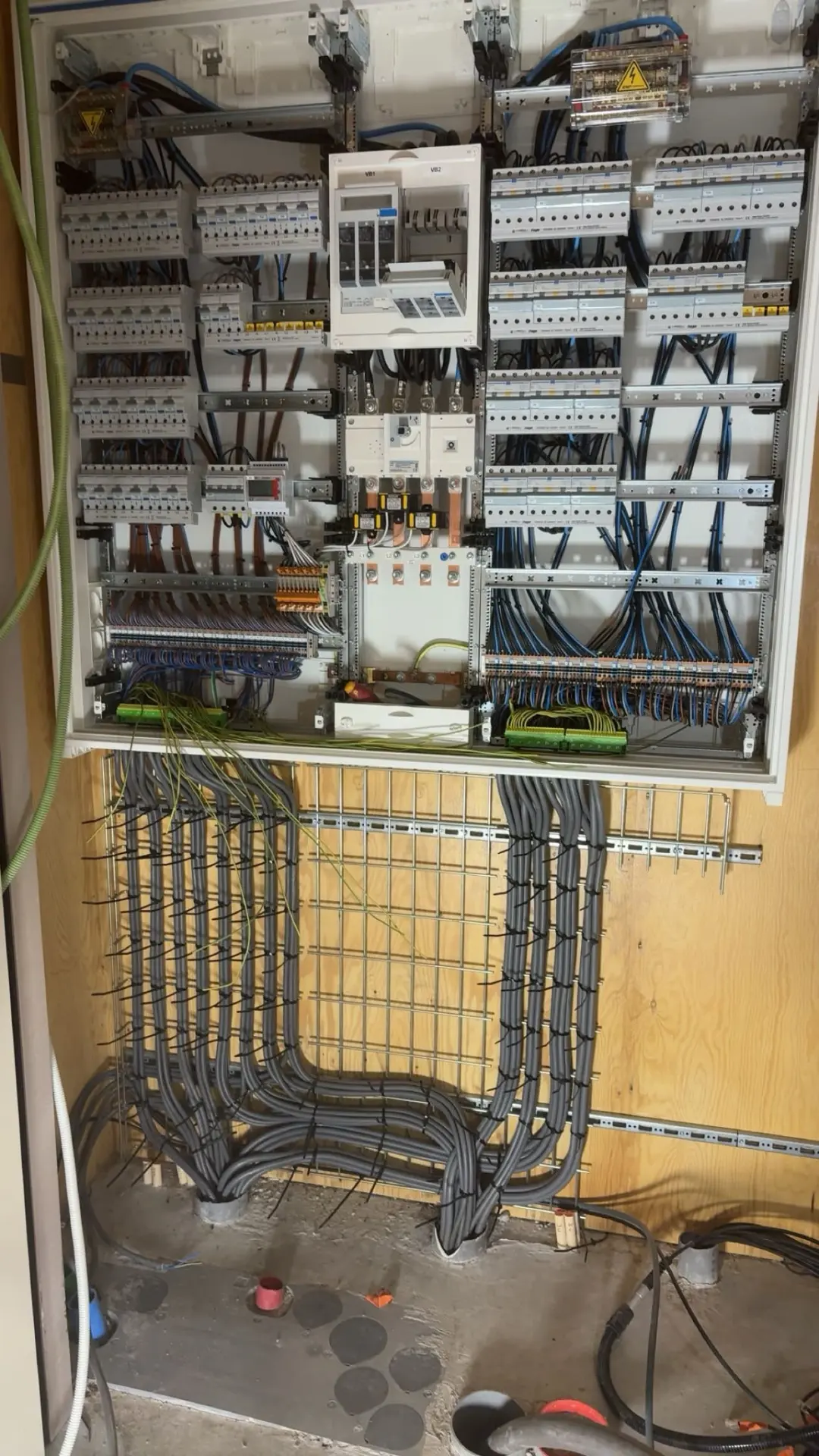

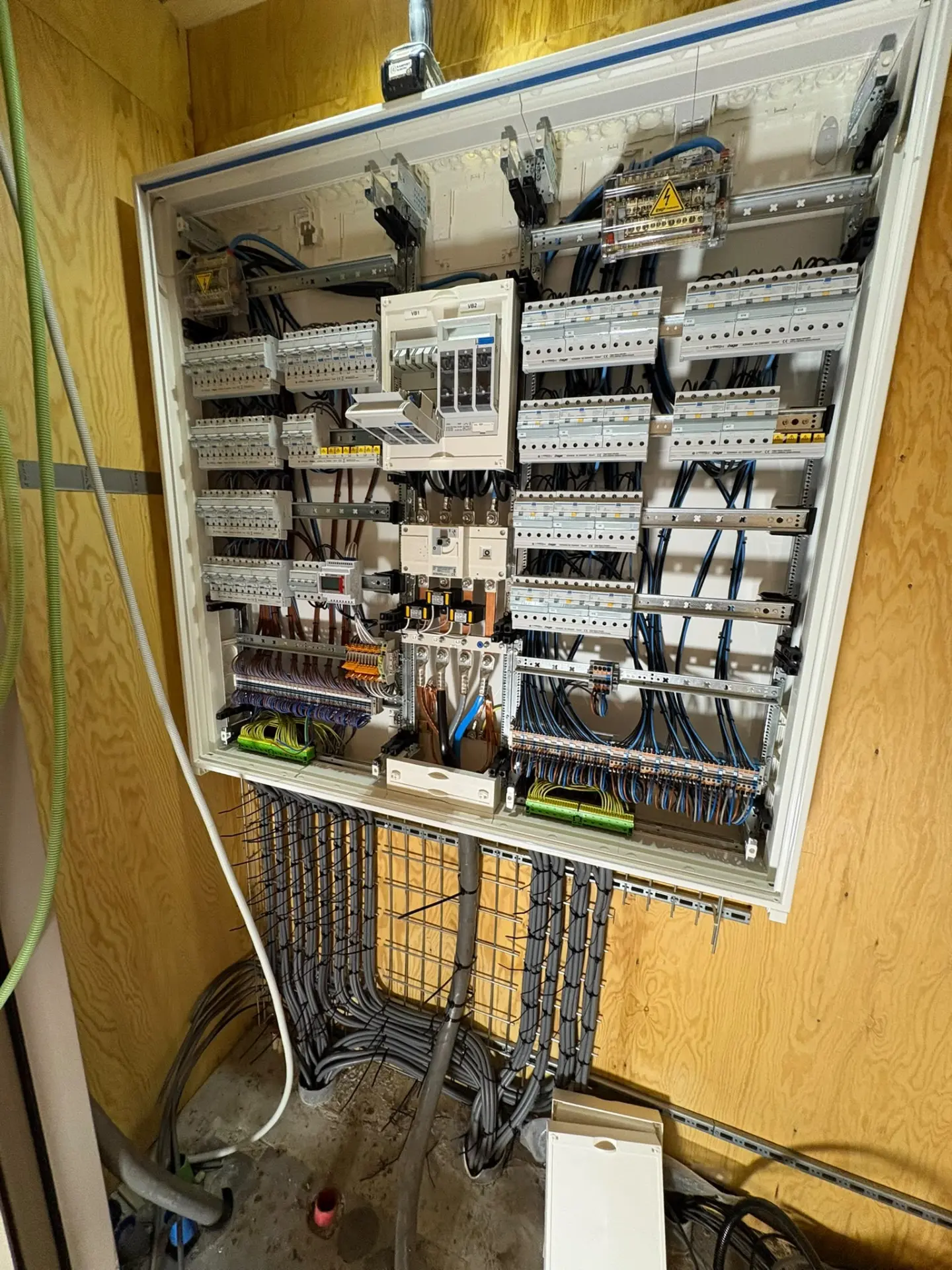

In Vierhouten heeft S-elektro deze uitgebreide verdeelkast/meterkast aangesloten en netjes afgewerkt. De verschillende groepen, beveiligingscomponenten en interne bedrading zijn overzichtelijk opgebouwd en aangesloten, met aandacht voor een veilige, nette en goed georganiseerde elektrotechnische installatie. De complete schakelkast/verdeelkast is opgebouwd rond een montageplaat met een duidelijke componentopbouw: meerdere modulaire installatieautomaten op DIN-rail, modulaire beveiligingscomponenten, kamrails en verdeelvoorzieningen voor de verdeling tussen de modules en lange rijen rijgklemmen voor het aansluiten en verdelen van de bedrading. De interne bedrading is uitgevoerd met installatie- en schakeldraad in meerdere kleuren en aderdoorsneden en wordt overzichtelijk geleid via grijze geperforeerde kabelgoten en bedradingskokers. Aardings- en PE-aansluitingen zijn uitgevoerd met groen/gele bedrading en de nulgeleiders met blauwe bedrading en bijbehorende aansluitpunten. Groepen, bedrading en aansluitpunten zijn voorzien van codering en markering, waarna alles is gecontroleerd en netjes afgewerkt.

Resultaat

Een veilige, overzichtelijk opgebouwde en netjes afgewerkte verdeelkast/meterkast met duidelijk gecodeerde en gemarkeerde groepen en bedrading.

Technische details

Locatie

Vierhouten, Gelderland

Toepassing

Verdeelkast / meterkast aansluiten en afwerken

Kast

Complete schakelkast/verdeelkast met montageplaat en componentopbouw

Installatieautomaten

Meerdere modulaire automaten op DIN-rail

Beveiliging

Modulaire aardlek- en beveiligingscomponenten

Verdeling

Kamrails, verdeelvoorzieningen en overige verbindingscomponenten

Rijgklemmen

Lange rijen aansluitklemmen voor het aansluiten en verdelen van de bedrading

Kabelgoten

Geperforeerde bedradingskokers en kabelgoten voor de interne geleiding

Bedrading

Installatie- en schakeldraad in meerdere kleuren en aderdoorsneden

Aarding / PE

Groen/gele bedrading met bijbehorende aardings- en PE-aansluitpunten

Nulgeleiders

Blauwe bedrading en aansluitingen

Markering

Codering en labelmateriaal voor groepen, bedrading en aansluitpunten

Afwerking

Controle en nette afwerking
